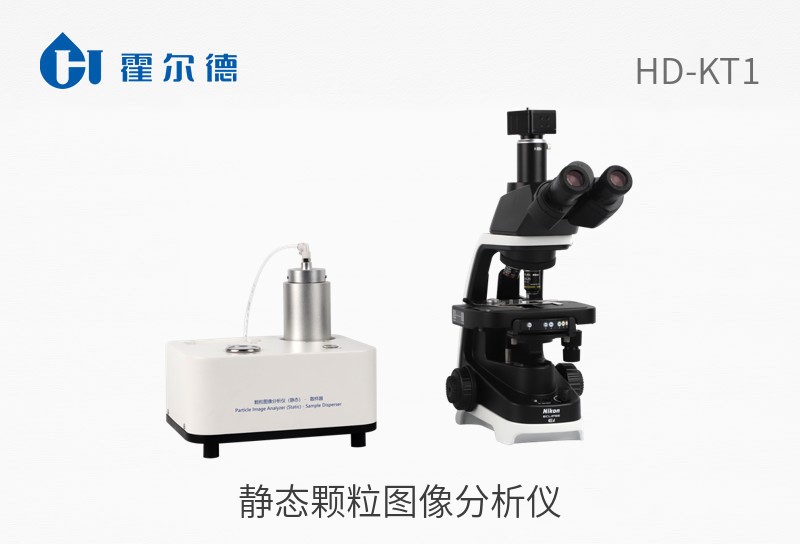

静态颗粒图像分析仪
产品厂家：山东霍尔德电子科技有限公司
产品简介：静态颗粒图像分析仪厂家「霍尔德电子」掌握静态颗粒图像分析仪研发技术,10多年静态颗粒图像分析仪制造经验,质量可靠,检测精度高,源头厂家价格竞争优势明显,欢迎来电索取。
更新时间：2026-04-01
- 厂家客服：
- 厂家电话：400-800-5896
相关产品推荐
产品详细介绍
一、产品简介
静态图像颗粒粒度粒形分析仪，是一款基于静态图像分析技术的高端颗粒表征仪器。它集成了高精度光学显微镜与800万像素高清相机，能够清晰捕捉从0.5微米至4500微米范围内颗粒的精细形态，并通过智能软件自动分析颗粒的粒径分布及长宽比、圆形度等二十余种形态参数，为材料化工、生物医药、新能源等领域的质量控制和研发创新提供全面、精准的数据支持。
二、应用领域
1. 磨料：如碳化硅、刚玉、金刚石、石榴石等。
2. 电池材料：球形石墨粉等。
3. 金属粉：如球形铝粉、铅锡合金粉、其它雾化金属粉。
4. 非金属粉：如玻璃珠、聚苯乙烯等。
5. 针状粉：如硅灰石等。
6. 生物制剂：如细胞。
7. 食品：如牛奶、面粉等。
8. 其他：如科研、教学等。
三、参考标准
1. GB/T 21649.1-2024粒度分析 图像分析法 第1部分：静态图像分析法；
2. GB/T 15445.6-2014 粒度分析结果的表述 第6部分：颗粒形状和形态的定性及定量表述；
3. ISO 9276-6颗粒粒径及形状参数的计算方式；
4. ISO 13322-1粒度分析 图像分析法 第1部分:静态图像分析法；
四、产品特点
1. 高清成像与智能检测
采用进口显微镜与800万像素Sony传感器，配合1.62μm小像元，可精准捕捉颗粒的细微形态；支持手动调节载物台、光源和焦距，操作便捷，确保稳定获取高质量颗粒图像。可精准分析粒径、费雷特径、椭圆率、圆度、长宽比等多种算法参数，实现颗粒形态的全面表征。
2. ★智能化操作与标定
配备辅助对焦功能，支持一键式自动标定后可清晰观察颗粒状态；基于高精度标定片自动完成参数设置，避免人工输入误差，保障测量准确性与重复性。
3. 灵活的测量与采样方式
配备2X、4X、10X、40X四款物镜，覆盖0.5μm~4500μm宽量程测量，其中4X镜头可跨越三个数量级；支持人机交互采样，取样位置自由可选，适应多样品类型与分析需求。
4. 智能图像处理与精准分析
仪器配套软件采用优化的二值化算法与非降噪边缘识别技术，能够自动、精准地识别并分割包括半透明颗粒在内的各类样品轮廓；同时具备粘连颗粒自动识别与排除功能，有效过滤重叠及异常数据点，从源头确保粒度与粒形分析结果的准确性和可靠性。
5. ★强大的数据处理与报告输出
提供内容丰富的专业报告模板，支持中英文双模式，包括标准与简化两种版式，可图文并茂地展示测量结果；报告可涵盖五大类数十种参数及其分布图表与颗粒图像，且表头信息均可自动生成，无需手动填写，并支持按需快速定制不同格式与语言的报告模板，一键导出专业报告。
6. 良好的兼容性与扩展性
相机接口兼容USB 2.0与3.0，适配多种计算平台；软件运行稳定，支持历史数据回溯与再处理，具备良好的系统集成与扩展能力。
7. 专业的气体压力分散系统
可选配专用散料器，确保样品均匀地分散，使颗粒在测量时处于良好的分离状态，以获得准确的测量结果。
五、技术参数
| 组件 | 名称 | 参数 |
| 显微系统 | 外形尺寸 | 198(长)mm× 377(宽)mm×259（高)mm |
| 主机重量 | 约5.2kg | |
| 整机调节 | 整机水平测试/调节 | |
| 载玻片 | 80mm×80mm×1mm | |
| 载物台 | 双层矩形机械载物台，尺寸：155×134mm，配套带刻度的可移动切片夹，行程：76×40mm | |
| 聚焦机构 | 微调聚焦旋钮刻度：2 um/刻度； 微调聚焦旋钮行程：上下 0.2 mm/圈； 粗调聚焦旋钮行程：上下 37.7 mm/圈； 镜台垂直可运动范围：从焦平面 向上2 mm，向下13 mm； | |
| 物镜规格 | 2x、4x、10x、40x | |
| 转换器 | 四孔转换器，带有机械定位 | |
| 光源 | LED | |
| 光学 | CFI无限远校正系统 | |
| 电源 | 100-240V AC/0.75A | |
| 观察技术 | 透射明场观察 | |
| 镜台 | 左右轴：76mm；前后轴：30mm； | |
| 输出功率 | 15.0W | |
| 输出电流 | 3.0A | |
| 摄像系统 | 最大图像 | 3840×2160 |
| 有效像素 | 3840Hx2160V(800万) | |
| 像元尺寸 | 1.62um×1.62um | |
| 灵敏度 | 2.1V/lux-sec550nm | |
| 滤光片 | 650nm低通滤光片 | |
| 信噪比 | 45dB | |
| 相机光学 | 1/2.5"彩色 | |
| 最高帧率 | 3840*2160@30fps | |
| 传输 | USB 2.0 | |
| 软件系统 | 测量范围 | 0.5um~4500um |
| 重复性误差 | ≤1%（标样D50偏差） | |
| 准确性误差 | ≤1%（标样D50偏差） | |
| 测量方式 | 手动测量、单图分析、批量图像分析 | |
| 报告输出 | 简化版和完整版两种分析报告，中英文模板，自定义位置存储 | |
| 拟合方法 | 粒径分布、费雷特长径比、长宽比、圆度、椭圆率、不规则度等 | |
| 个数统计 | 直观的得到所测的颗粒数量 | |
| 过滤尺寸 | 可以只进行大颗粒分析 | |
| 分散系统 （选配） | 外形尺寸 | 260mm(长)×230mm(宽)×220mm(高) |
| 重量 | 约5kg | |
| 电源 | 100-240V AC/0.7A | |
| 气压 | 80kpa |
