接触角测量仪 更新时间：2026-06-30

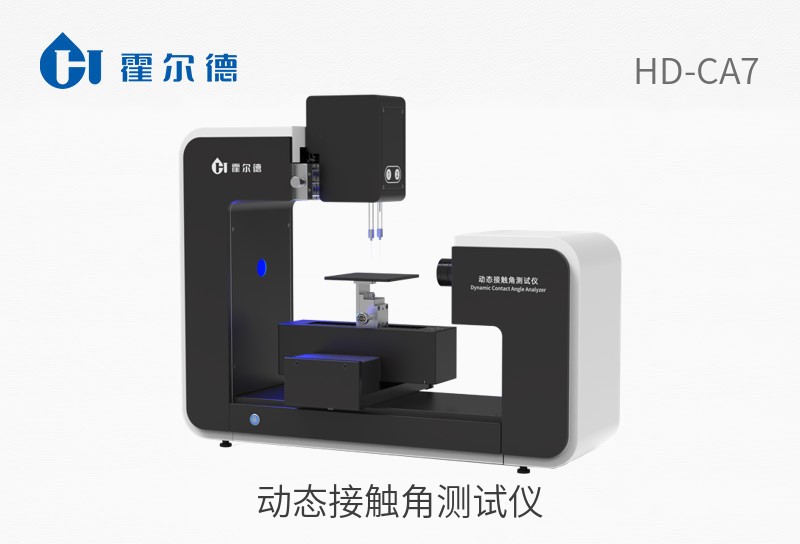

动态接触角测试仪

产品型号：HD-CA7

市场价格：优惠价格请联系客服

产品厂家：山东霍尔德电子科技有限公司

产品简介：动态接触角测试仪厂家「霍尔德电子」掌握动态接触角测试仪研发技术,10多年动态接触角测试仪制造经验,质量可靠,检测精度高,源头厂家价格竞争优势明显,欢迎来电索取。

更新时间：2026-06-30

厂家客服：
厂家电话：18162075023

产品详细介绍

一、产品简介

动态接触角测试仪是测量液体对固体材料接触角的专业仪器，核心用途为表征液体对固体材料表面的润湿性能。其工作流程为：通过光学成像系统获取液滴图像，借助计算机软件，利用数学模型拟合液滴图像轮廓，进而得出接触角或表面张力数据，并可开展表面能计算与润湿性分析，为材料表面性能评估提供精准依据。

二、应用范围

动态接触角测量仪广泛应用于多个行业领域，在手机制造、玻璃制造、表面处理、材料研究、化学化工、半导体制造、涂料油墨、电子电路、纺织纤维、医疗生物等领域，已成为评估表面性能的重要仪器。

具体可实现的测试与分析功能如下：

a. 分析液体在固体表面的铺展、渗透、吸收等润湿行为，采用座滴法测量静态接触角；

b. 测量材料在固体表面的前进角、后退角、接触角滞后、滚动角及动态接触角；

c. 对吸收材料进行连续实时研究并记录过程，生成接触角随时间变化曲线并开展分析；

d. 针对粉末、弯曲曲面、超疏水/超亲水样品等特殊材料进行接触角测量；

e. 采用附着滴法测试材料浸没在液体中的接触角；

f. 运用悬滴法测量各种液体的表界面张力及其极性、色散分量；

g. 计算固体表面自由能（Surfacefreeenergy），并分析其极性色散分量；

h. 分析液体在固体表面的粘附功（Adhesion），评估固体表面的均匀性与清洁度。

（注：部分测试功能需选购专门附件方可完成）

三、参考标准（部分标准）

JJF2099-2024光学接触角测量仪校准规范；

GB/T30693-2014塑料薄膜与水接触角的测量；

GB/T30447-2013纳米薄膜接触角测量方法；

GB/T42694-2023纺织品表面抗润湿性能的检测和评价接触角和滚动角法；

ASTMD724-1999（2003）纸的表面可润湿性的标准试验方法（接触角法）；

GB/T24368-2009玻璃表面疏水污染物检测；

SY/T5153-2007油藏岩石润湿性测定方法；

ASTMD5946-2004塑料薄膜与水接触角度的测量；

ISO15989塑料薄膜和薄板电晕处理薄膜的水接触角度的测量；

四、产品特点

1．*辅助对焦系统：配备高灵敏度辅助对焦功能，确保成像清晰、操作便捷，有效提升测量精度与效率。

2．*双通道微量滴液器设计：采用双通道微量滴液系统，可适配多种检测环境，显著提高检测效率与灵活性。

3．*可视化相机角度调节：相机拍摄角度支持可视化精确调节，能适应复杂样品形貌及特殊实验场景，增强系统通用性。

4．*全自动微量滴液器清洗系统：滴液通道具备全自动清洗功能，可彻底杜绝交叉污染，保障检测结果的准确性与重复性。

5．*连续、批量自动滴液功能：通过一键启动自动滴液、接液、测量与换点的流程，实现高效、等间距的批量样品测试，显著提升检测效率，并减少人为误差，确保数据稳定可靠。

6．*样品台：采用三维自动位移装置，全软件控制，实现自动定点定位测量，可根据不同产品设置不同测试方案。

7．注射单元：采用高精度注射泵进液，由软件定量定速控制，滴液稳定，精度极高。

8．高精度传动与定位系统：采用精密传动机构，实现高精度定位与重复定位控制，可在显微尺度下实现精确定点测量。

9．高强度稳定结构设计：设备内部框架采用高强度、高稳定性的航空铝结构，大幅提升系统的机械稳定性与抗干扰能力，确保长期运行下的科研级精度。

10．高精度多功能分析模块与智能算法：内置多模式测量方法，支持接触角、润湿性能、表界面张力、表面能、前进后退角及滞后角、多点自动智能接触角测量等，满足不同材料与液体体系的多场景测试需求，提供全面的界面特性评价。

11．高清成像系统：采用LED冷光源、USB高清工业相机及连续变倍远心镜头，实现高分辨率、低畸变的液滴成像。

12．多场景视频录制功能：支持测试过程的视频采集与回放，可用于动态接触角分析与实验教学。

13．视角角度可调：支持平视、俯视、仰视等多视角观察，满足不同测试场景需求。

14．国内先进的接触角测量分析软件自动拟合法：支持一键自动拟合，无人工误差，拟合方法包括圆法拟合（Circlemethod）、椭圆/斜椭圆拟合法（Ellipse/Obliqueellipse）等。

15．样品方案设定、保存与调取：可根据实际样品尺寸规格在软件中设置测量方案，后续同类产品测试可直接调取已存储方案开展工作；针对不同样品设置的测量方案可保存，下次测量同一类样品时直接调取即可使用，提升测试效率。

16．双边接触角测量：具备双边接触角测量快速拟合功能，能更全面地分析液体与固体的表面润湿性能，更准确反映表面实际润湿情况。

17．动态数据记录与拟合：支持动态拍摄、视频快速测试数据，可连续性记录测试接触角的变化，再由软件自动批量拟合，获取动态变化规律。

18．多格式报告生成：软件可自动生成报告，涵盖PDF形式、Excel形式、谱图形式等多种数据报告，满足不同场景下的数据呈现需求。

19．定制化功能支持：具备多种可选配功能件，公司研发团队实力雄厚，可满足客户提出的各种定制测量要求。

五、技术参数

外形尺寸		715mm(长)×220mm(宽)×590mm(高)
主机重量		23kg
整机调节		整机水平测试/调节
载物台尺寸		120mm×120mm
载物台调节		三维调节，左右85mm×前后120mm×上下35mm；左右、前后为自动移动，上下为手动移动，移动精度±0.05mm；
最大图像		2592×1944
最高帧率		30fps
传输		USB 2.0
焦距		116+3mm
镜头放大倍率		0.6~4.5倍
光源		LED冷光源，470nm
电源		220V
滴液		软件控制自动进液；滴液精度：±0.01μL；最小滴液量：0.05μL/滴（需选用定制进样器）；
注射器		玻璃微量进样器，容量500μL
针头		0.5mm、0.9mm全不锈钢针头
接触角	测量范围	0~180°
	精度	±0.1°
	测量方式	自动测量、手动测量、动态测量
	拟合方法	宽高法、圆拟合法、椭圆拟合法、多项式拟合法、Young-Laplace拟合法、ADSA-NA拟合法
表面张力	测量范围	0.01~2000mN/m
	分辨率	0.001mN/m
	测量方法	悬滴法（Young-Laplace拟合法）
表面能测量方法		Fowkes、OWRK、Wu、Zisman、EOS
润湿性分析		粘附功、浸湿功、铺展系数
前进后退角测量		可测量材料表面的前进角与后退角，分析接触角滞后现象。
