精准量化凝胶凝冻强度：凝冻强度测试仪测定方法优化与实践验证

大家都吃过果冻，有的软嫩易散，轻轻一晃就变形；有的紧实有弹性，捏着不易碎、挖着能成型。这种果冻抵抗变形、维持形态的 “结实程度”，在食品科学中是衡量凝胶特性的核心指标，被称为凝胶强度。它直接反映了凝胶的硬度与韧性，数值越高，凝胶就越 “挺实”。

果冻之所以能成型，关键在于“凝胶作用”。当在制作中加入卡拉胶、魔芋粉等天然胶体后，液体在降温过程中会形成三维网络结构，把水分牢牢锁住。这种物理变化让饮品从流动态变成Q弹状，既保留了果汁口感，又增添了咀嚼乐趣。

在食品科学研究和生产质量控制领域，为了准确且客观地测定果冻等凝胶类食品的凝胶强度，通常会借助专业的仪器——质构仪。质构仪就像是一位超级精准的“口感评判官”，它能够模拟人类口腔咀嚼食物时的动作，对样品施加一定的力，通过精密的传感器记录下样品在受力过程中发生的形变、受力大小等数据。

一、测试机器

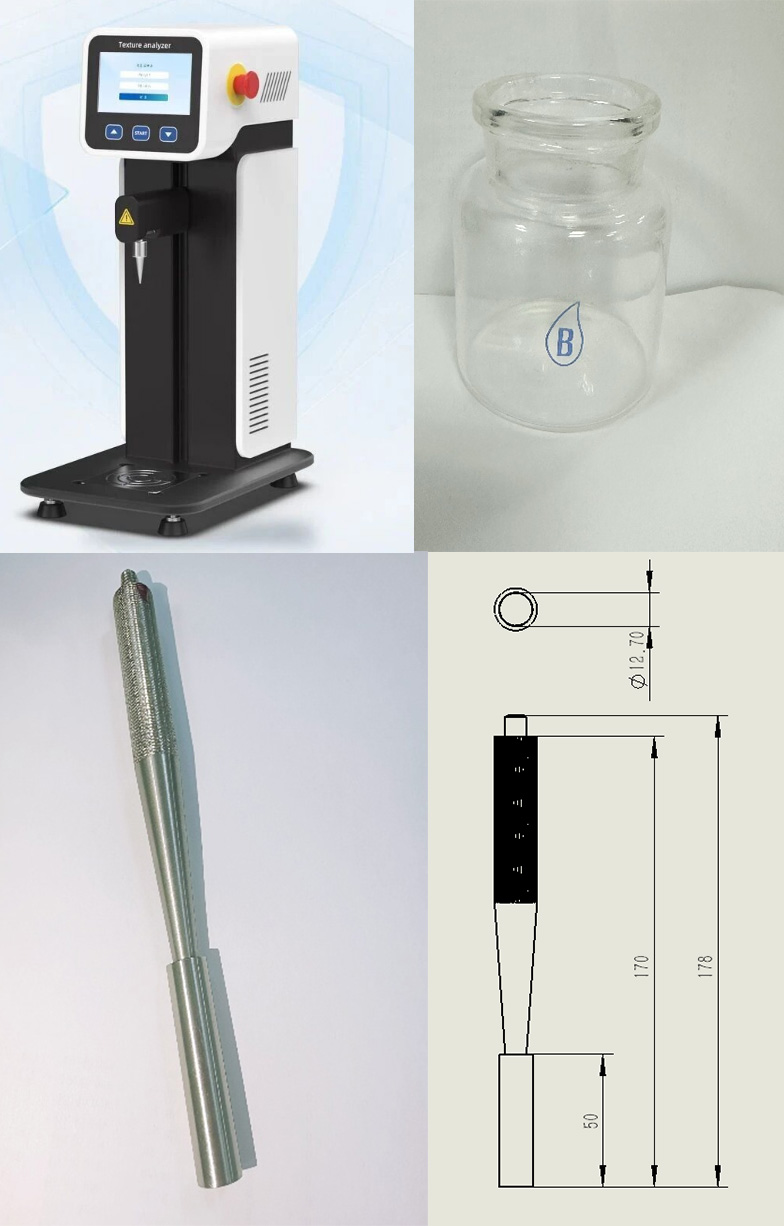

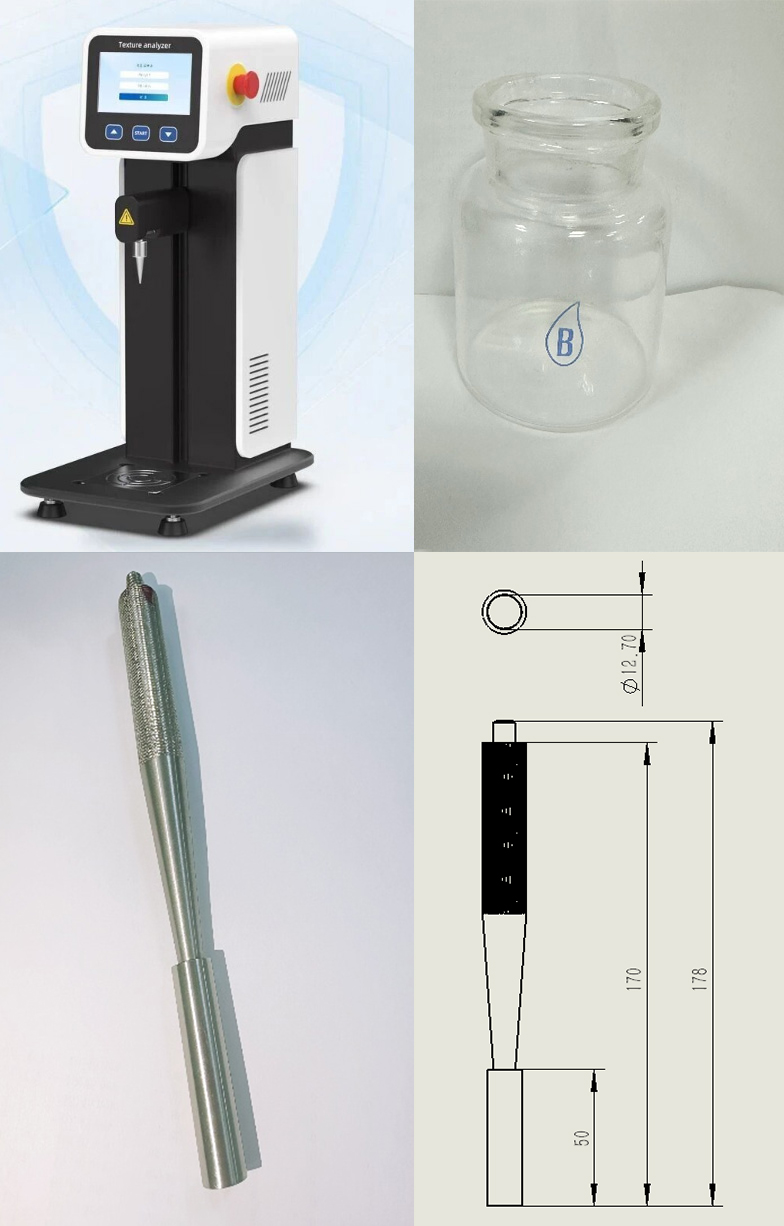

霍尔德HD-TA1质构仪；探头：P/0.5凝胶探头具；凝胶用冻力瓶

二、测试原理

凝胶强度系用探头垂直作用于样品的力表示，即在特定的测定温度下，将特定面积的探头以一定速率下降至样品表面下某一固定距离时所需的力，通常转化为重量来表示，单位为g（明胶行业常用bloom g，与g一致）；也可根据探头面积折算为单位面积（cm2）上所受的力（通常转化为重量来表示），单位为g/cm2。

在药物制剂领域，凝胶强度不仅是明胶、海藻酸钠、卡拉胶等药用辅料的核心质控指标，更直接影响制剂的成型性、稳定性与临床应用效果。2025年版《中国药典》0634 凝胶强度测定法，利用质构仪通过标准化操作确保测试结果精准可复现，为医药行业相关主体提供了权威技术支撑。

本仪器也符合GB 6783-2013《食品添加剂明胶》、GB/T 40337-2021《鱼糜制品凝胶强度测定方法》、ISO 9665:2020《明胶 Bloom强度的测定》等相关凝胶测试标准。

三、实验材料

果冻粉1g；纯净水200ml；200ml量筒一个；250ml烧杯一个；磁力搅拌器一台。

四、实验参数

测前速度1mm/s、测中速度0.5mm/s、测后速度 1mm/s，测后退回起始点；采用形变量模式，形变量4mm，触发点5g；选择凝胶强度、硬度参数。

五、实验过程

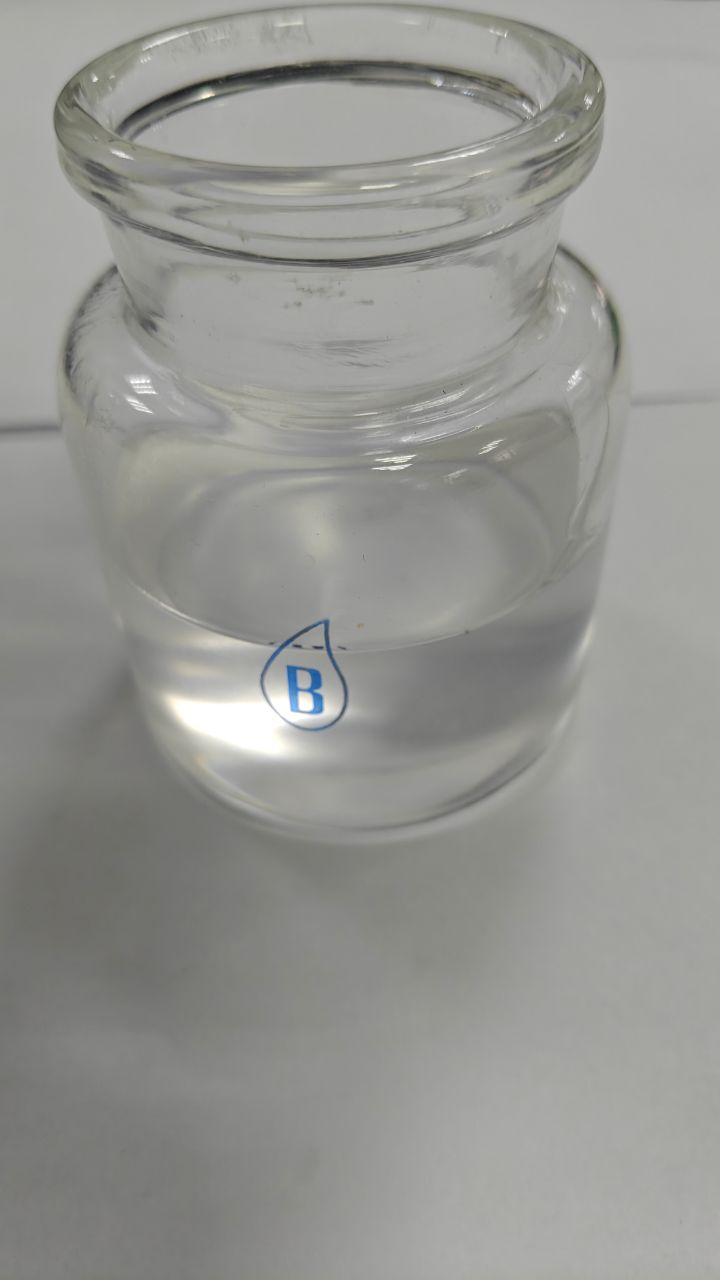

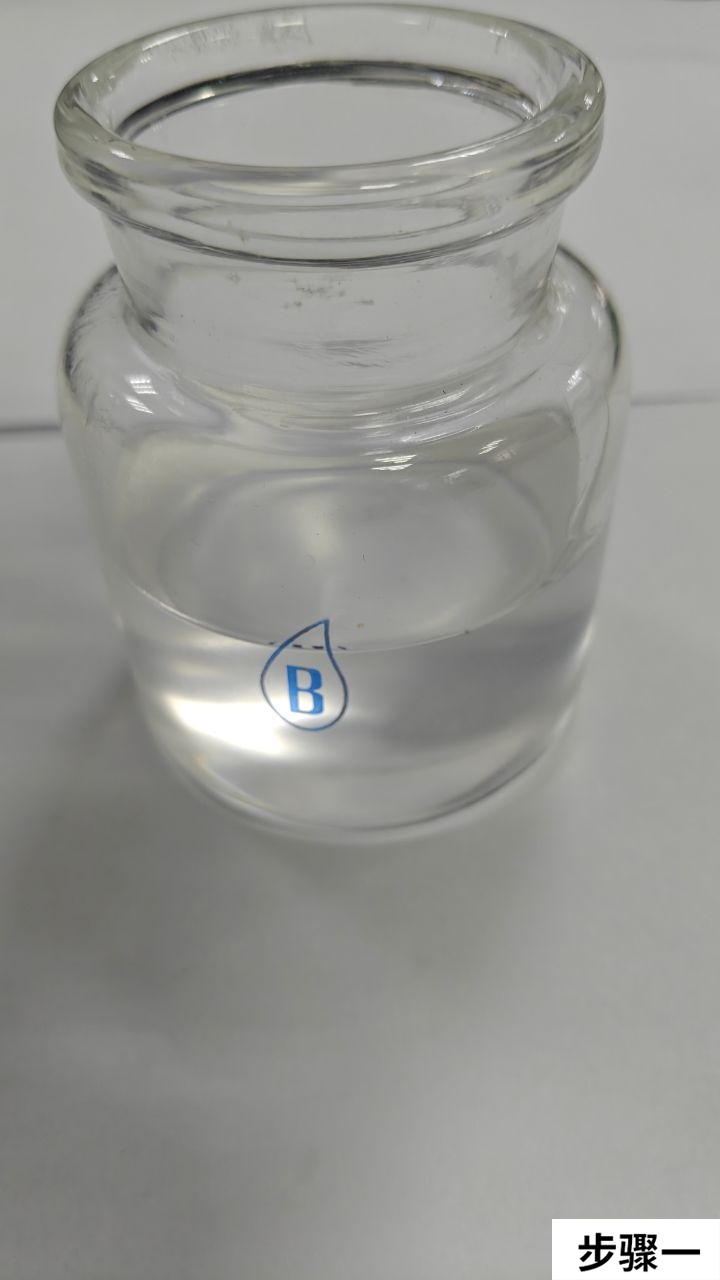

1.凝胶制备，取1g果冻粉置于烧杯，量筒量取20ml纯净水，加入烧杯中，与果冻粉一同搅拌；随后量取180ml 90度的开水；加入锥形瓶，随后放置在磁力搅拌机上旋转15分钟，速度设定为3000转/min，等待计时结束。此时果冻粉和液体以充分混匀，将混合液体倒入冻力瓶内，静至1小时30分钟。

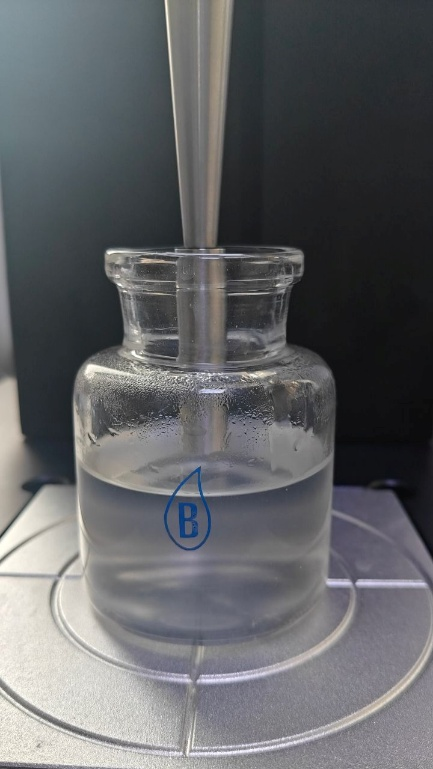

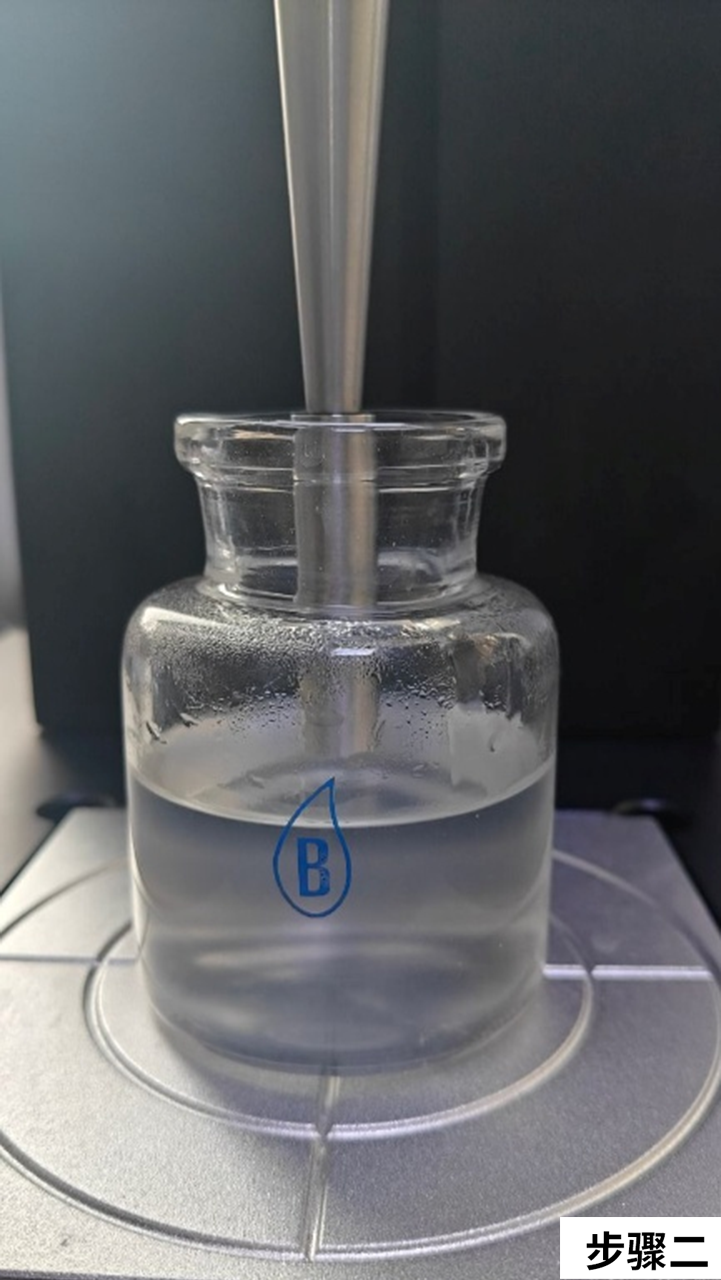

2.将探头缓缓降至凝胶上方，为减少样品瓶内壁和底部对测定结果的影响，探头下压位置应处于待测凝胶的中心位置，下降距离控制在探头离样品瓶底部不少于30mm。

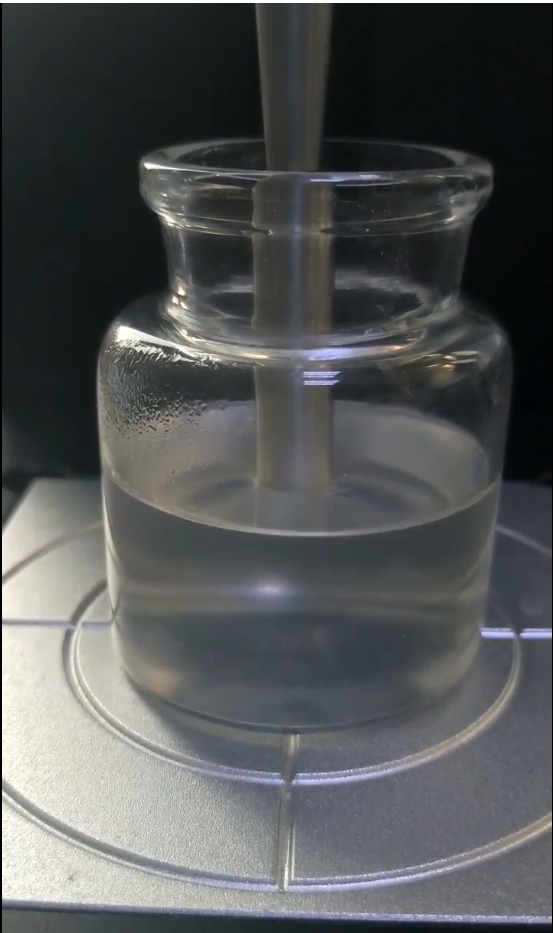

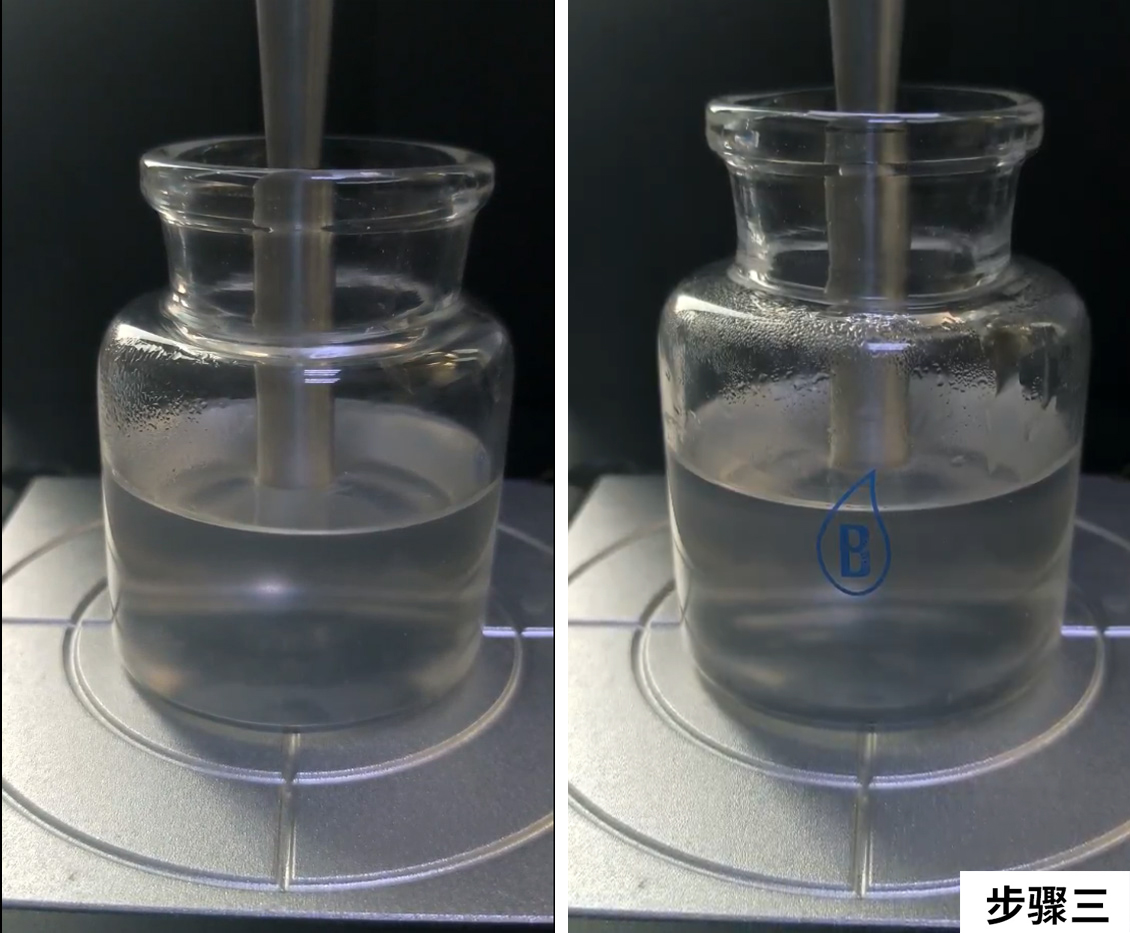

3.点击开始，观察下压和上升过程中凝胶状态。

4.对不同样品进行测量，记录实验数据。

六、实验结果

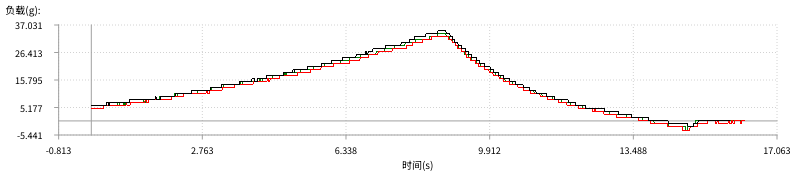

备注：

1.绿色曲线为序号1、红色曲线为序号2、黑色曲线为序号3。

2.测试环境温度一般不超过25℃，当制备凝胶的凝冻温度低于环境温度时，测定应在5分钟内完成。

3.取样品，重复制备3～5份凝胶，测定，结果以平均值表示，测定结果的相对标准偏差不大于10%。

这三段曲线呈现了凝胶在测试中的受力变化：在 0 到 8.5 秒的压缩阶段，负载平稳上升至峰值，反映出凝胶的抗变形能力；随后进入回弹阶段，负载从峰值快速回落并最终趋于平缓，凝胶在撤去外力后能部分恢复形态，体现了它的凝胶强度和恢复特性。

七、实验结论

通过使用霍尔德HD -TA1质构仪，配合P/0.5凝胶探头，在特定测试参数（测前速度1mm/s、测中速度0.5mm/s、测后速度1mm/s，形变量4mm，触发点5g）下，对果冻凝胶样品进行了系统的凝胶强度量化检测。

实验结果显示，不同样品测得的硬度平均值为33.93g，凝胶强度平均值为26.80g/cm²，表明质构仪能够精准模拟人类口腔咀嚼动作，客观量化凝胶的抗变形能力与恢复特性。

三组样品测试曲线（绿色、红色、黑色）均呈现压缩阶段负载平稳上升至峰值、回弹阶段负载快速回落并趋于平缓的特征，直观反映了凝胶的强度与弹性恢复能力。

实验证明，质构仪可作为凝胶类产品质控标准化的有效工具，为食品及医药行业提供科学、可复现的检测方法。

本文网址：https://www.huoerd.com/newsyqyy/2515.html
