余氯分析仪组成部分（余氯分析仪使用方法）

余氯是指自来水中的残余氯，通常用于消毒水处理中，而余氯分析仪则是一种用来分析水中余氯含量的仪器设备。在自来水行业中，余氯分析仪的应用不可或缺。余氯分析仪具有斜率校正、零点校正功能，测量值实时显示功能，更兼有温度自动补偿、PH值手动补偿功能，将电极信号补偿计算后转化为更为准确的余氯信号。对应于测量值的模拟输出信号可以与各类调节器连接，组合成为控制系统。

余氯分析仪组成部分

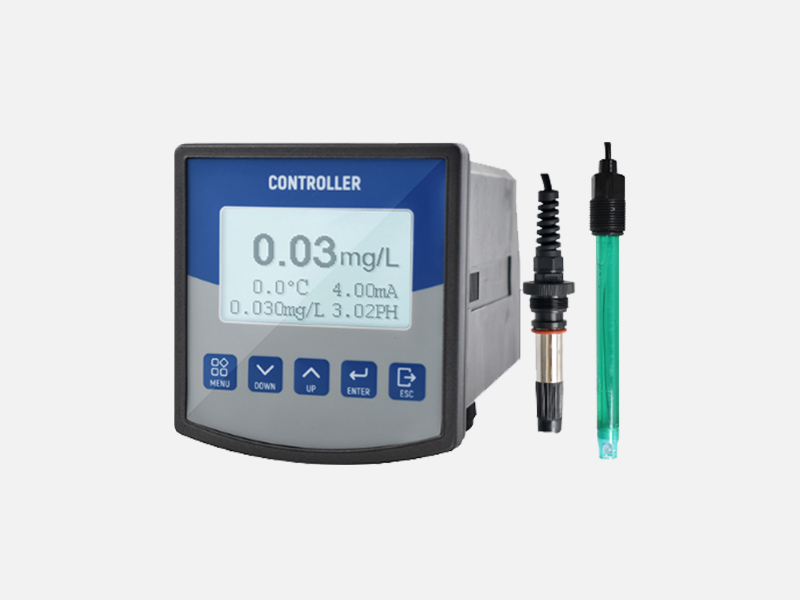

余氯分析仪主要分为余氯传感器、显示仪表、流通池三部分。

1.余氯传感器

余氯分析仪传感器含有两个测量电极，HOCL电极和温度电极。测量水中的次氯酸(HOCl)的浓度的方法是建立在测量工作电极由于次氯酸浓度变化所产生的电流变化。传感器将这个变化信号处理转化成为电压信号传输出来。它将测量的温度信号同样集成到传感器电路中来，传感器将这个变化信号处理转化成为电压信号传输出来。

2.显示仪表

余氯分析仪显示仪表主要有显示、隔离、变送等功能。电源采用变压器隔离处理，有效防止市电对测量结果的影响；

传感器信号采用光耦隔离器隔离处理，有效地保证信号的稳定性。余氯分析仪将HOCL电压信号处理后与温度信号、PH值进行补偿、计算，最终显示并输出测量溶液中的余氯含量。

3.流通池

由于余氯传感器要求测量溶液具有一定流速，所以流通池为余氯传感器提供一个安全、稳定的测试空间。流通池独立于管网之外，为传感器专用安装设备。

余氯分析仪使用方法

1.进入菜单

在余氯分析仪开机正常显示状态下按“↓”5 秒，进入参数设置状态，显示“str”，按余氯分析仪“ENT”确认，进入余氯零点设置状态。

2.余氯零点设置

余氯零点设置可以重新设置输入余氯的零点值。显示“CL1”，按“↑”“↓”改变参数(范围2.40～2.60)。按“ENT”确认，进入余氯斜率设置状态。

3.余氯斜率设置

余氯斜率设置可以重新设置输入余氯的斜率值。显示“CL2”，按“↑”“↓”改变参数(范围200～500)。按余氯分析仪“ENT”确认，进入余氯偏置设置状态。

4.余氯偏置设置(慎用)

余氯偏置设置可以更改当前显示的余氯值，通过此项校正，可以更精确的显示输出单点的余氯值。余氯分析仪显示“CL3”，按“↑”“↓”改变参数(范围-0.30～+0.30PPM)。按“ENT”确认，进入温度零点设置状态。

5.温度零点设置

温度零点设置可以重新设置输入温度的零点值。余氯分析仪显示“t1”，按“↑”“↓”改变参数(范围1.60～2.00)。按“ENT”确认，进入温度斜率设置状态。

6.温度斜率设置

温度斜率设置可以重新设置输入温度的斜率值。显示“t2”，按“↑”“↓”改变参数(范围10.0～20.0)。按余氯分析仪“ENT”确认，进入温度偏置设置状态。

7.温度偏值设置(慎用)

温度偏置设置可以更改当前显示的温度值，通过此项校正，可以更精确的显示单点的温度值。显示“t3”，按“↑”“↓”改变参数(范围-2.00～+2.00℃)。按“ENT”确认，进入PH 值设置状态。

8.PH手动补偿设置

PH值设置的作用是将当前溶液的PH 值作为计算参数输入到仪表中，使仪表显示输出的余氯值更为精确。PH 默认值为7.5。显示“PH”，按余氯分析仪的“↑”“↓”改变参数(范围6.0～9.0)。按“ENT”确认并保存所设置的参数，返回正常显示状态。
