产品中心
产品型号：
HD-DJ9
产品简介：
一．工作原理散射浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。二．技术参数测量原理散射光法量程范围0～1000NTU（默认）0～40NTU 、0～3000NTU（可定制）分辩率0.1N...
散射浊度传感器通过测量光的散射来判断液体中颗粒的浓度。它使用一个光源照射到液体中,然后测量光在不同角度上的散射光强度。本传感器采用90°角散射光法，线性处理采集值，并经过温度补偿算法，输出浊度值。
测量原理 | 散射光法 |
量程范围 | 0～1000NTU（默认） |
分辩率 | 0.1NTU |
精度 | ±1% ， ±0.3℃ |
温度补偿 | 自动温度补偿 |
输出方式 | RS-485（Modbus/RTU） |
存储温度 | -5-+65℃ |
工作环境 | 0～50℃ , ≤0.2MPa |
安装方式 | 浸入式安装，3/4NPT 安装螺纹 |
线缆长度 | 5m |
功耗 | 0.2W,12V 供电 |
供电 | DC：12V-24V |
防护等级 | IP68 |
校准方式 | 两点校准 |
外壳材质 | ABS |

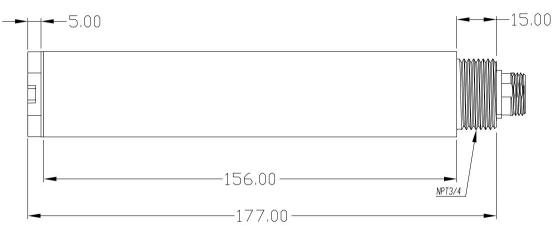

1.尺寸图
2.接线图
线缆为5芯屏蔽线：
红色线—电源线黑色线—地线绿色线—485A白色线—485B

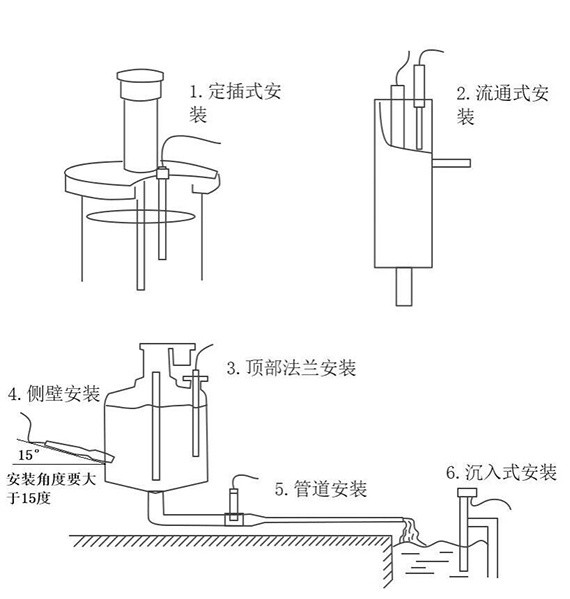

3.安装
注意：传感器安装时不能倒置或者水平安装，至少倾斜15度角以上安装。测试口左右5CM之内不会碰到容器壁，下方10CM
传感器维护:
如传感器需要清洗,可用温水和适量的洗涤剂，进行清洗。
注意：
避免强烈震动损环前面透光玻璃，切勿用硬制品刮擦。
传感器出厂的时候已进行了严密的校准，一般不需要用户校准，如果进行了用户校准，想恢复可执行恢复出厂的指令。
5.1零点校准
将传感器放入非透明的容器中，溶液使用蒸馏水或者纯净水，保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行零点校准。
5.2斜率校准
将传感器放入非透明的容器中，溶液使用已知浊度的溶液（浊度值要大于20%量程），保证传感器的测试口左右5CM之内不会碰到容器壁，下方10CM，待30秒钟数值稳定后，按照通信指令进行斜率校准。
