霍尔德电子显微颗粒图像分析仪操作教程：样品制备、调试与测试流程详解

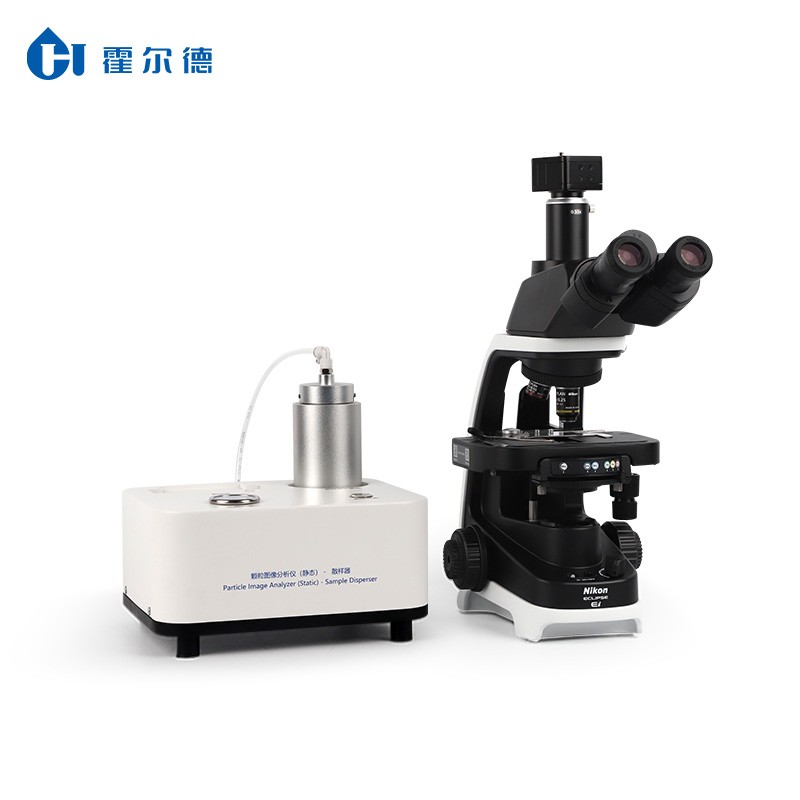

粉体颗粒检测的精准度，核心取决于标准化的样品制备、设备调试与上机测试流程。显微颗粒图像分析作为主流的粉体粒度粒形检测技术，可直观捕捉颗粒微观形态，区别于传统间接检测设备，数据更贴合实际应用场景。霍尔德电子HD-KT1静态颗粒图像分析仪适配多行业粉体检测需求，覆盖0.5μm-4500μm全量程检测。

本文结合设备实操规范，详细拆解样品制备、设备调试、上机测试及后期数据处理全流程，为企业质检、科研检测人员提供标准化实操指导，保障检测数据稳定可靠。

一、检测前期准备：设备与环境基础校验

规范的前期准备是规避检测误差的基础，可有效解决成像模糊、标定失效、数据偏差等常见问题，适配各类粉体样品检测场景。

1.1 环境条件要求

检测需在无尘、干燥、避光的室内环境开展，环境温度保持常规室温区间，湿度不高于60%RH，避免潮湿、扬尘、强光直射影响光学系统成像效果。同时保证操作台平稳无震动，防止设备运行中出现光路偏移、对焦不稳等问题。

1.2 设备硬件检查

开机前全面核查设备组件状态，检查显微镜、高清相机、数据线、加密狗连接是否牢固，无松动、破损情况。清理载物台、物镜表面的灰尘与残留颗粒，保证光学部件洁净无异物。确认设备电源供电稳定，配套耗材、标定片、载玻片完好可用。

1.3 软件运行调试

启动配套分析软件，确认软件正常运行、相机可正常连接，无程序卡顿、设备未识别等故障。提前根据检测需求预设项目参数，调试软件语言、报告模板等基础设置，为后续检测工作做好铺垫。

二、标准化样品制备：适配不同粉体的制样规范

样品制备是颗粒检测的核心环节，制样不均、颗粒团聚、堆叠重叠是检测数据失真的主要诱因。结合霍尔德电子HD-KT1静态颗粒图像分析仪的适配特性，区分手动制样与气压分散制样两种模式，适配不同质地粉体。

2.1 常规粉体手动制样

针对粗颗粒、不易团聚、脆性粉体，如粗磨料、金属大颗粒、非金属粉体，采用手动干法制样。取少量待测粉体均匀铺撒在洁净载玻片上，轻轻晃动玻片使颗粒分散，避免大量堆叠、聚集。使用软毛刷轻扫表层多余颗粒，保证玻片上颗粒单层分布、互不重叠，无杂质、无浮尘。

2.2 超细团聚粉体气压制样

针对超细易团聚粉体，如电池粉体、微粉磨料、细金属粉末，可搭配选配散样器完成制样。按照粉体目数匹配对应取样量，将样品放置于散样器凹槽，启动设备80kPa标准气压完成均匀分散。该模式可高效打散抱团颗粒，最大程度还原粉体原始单体状态，规避团聚导致的检测误差。

2.3 制样核心注意事项

制样全程避免外力挤压、磕碰样品，防止颗粒破碎变形，改变原始形貌。每批次样品制样完成后及时检测，避免长时间放置吸附灰尘、受潮结块。不同样品制样前需清洁工具与载玻片，杜绝交叉污染。

三、设备精准调试：标定、对焦与参数设置

霍尔德电子HD-KT1静态颗粒图像分析仪的调试精度，直接决定粒度粒形数据的准确性，核心包含镜头标定、光路调试、参数设定三大步骤。

3.1 多档位物镜精准标定

标定是保障计量精准的关键，首次使用、更换物镜、环境温变较大时，必须完成全镜头标定。不同物镜匹配专属标定标准：2x物镜标定400μm标准圆，4x、10x物镜标定200μm标准圆，40x物镜标定50μm标准圆。

将标定片放置于载物台，对应调整孔径光阑位置与光源亮度，通过粗调、微调旋钮完成精准对焦，系统自动完成像素-微米换算标定，留存标定参数，规避系统计量偏差。日常常规检测可仅标定当前使用物镜，建议每15天完成一次全镜头校准。

3.2 光路与对焦调试

根据样品粒径选择适配物镜，粗颗粒选用2x、4x物镜，常规粉体选用4x、10x物镜，超细粉体选用40x高倍物镜。开启LED透射光源，匀速调节亮度旋钮，匹配样品透光特性，避免光线过强、过弱导致的成像失真。

先通过粗调旋钮快速锁定成像区间，再通过微调旋钮精细对焦，直至屏幕中颗粒轮廓清晰、边缘无虚化、无噪点干扰，同时锁定镜台垂直运动挡块，防止物镜与样品碰撞，保护光学部件。

3.3 软件检测参数设置

新建检测项目，完整填写项目名称、样品编号、样品来源、检测人员等基础信息。根据样品特性设置尺寸过滤区间，剔除无效微小杂质颗粒。按需勾选检测参数，包含粒径分布、圆度、长宽比、椭圆率、不规则度等指标，适配不同行业的检测标准。

四、上机测试与批量数据处理流程

完成制样与调试后，按照标准化流程完成图像采集、批量分析、数据核验与报告导出，实现高效精准检测。

4.1 多点位图像采集

将制备完成的样品载玻片平稳放置于载物台，固定玻片位置避免滑动。开启相机实时预览，确认成像清晰后，通过移动载物台完成多点位图像采集，单次采集多组不同区域画面，避免单点取样导致的数据偶然性。采集完成后筛选清晰、无重叠、无模糊的有效图像，删除无效样本。

4.2 智能化批量数据分析

将筛选后的图像导入批量处理模块，启动智能分析程序。设备搭载优化算法，可自动识别、分割颗粒轮廓，精准过滤粘连颗粒、异常颗粒干扰，批量计算各项粒度粒形参数，自动生成粒径分布曲线、形貌统计数据。全程无需人工干预，大幅提升批量检测效率。

4.3 数据核验与报告导出

数据分析完成后，核对检测数据的重复性与合理性，排查异常数据点位，必要时重新取样复测。确认数据无误后，根据使用需求选择完整版或简化版报告模板，支持中英文双语一键导出，报告包含完整检测参数、统计图表与样品信息，可直接用于质检归档、合规送检与工艺溯源。

五、设备收尾与日常维护

单次检测完成后，及时关闭相机与软件程序，关闭设备光源电源，清理载物台残留颗粒与耗材。使用软毛刷、无尘布清洁设备表面与光学部件，禁止使用腐蚀性试剂擦拭。

长期闲置设备需放置于干燥避光环境，定期完成镜头校准与功能自检，保障设备长期稳定运行。规范的日常维护，可有效延长设备使用寿命，持续保障检测精度。

霍尔德电子HD-KT1静态颗粒图像分析仪的标准化操作流程，以规范制样、精准调试、智能分析为核心，有效解决粉体颗粒检测中数据偏差大、操作繁琐、溯源困难等行业问题。设备依托多档位物镜全覆盖量程、智能标定算法、可选配气压分散系统，适配磨料、新能源粉体、金属粉末、食品医药、科研教学等多场景检测需求。
