计数数据偏差原因分析：霍尔德电子尘埃粒子计数器常见故障诊断指南

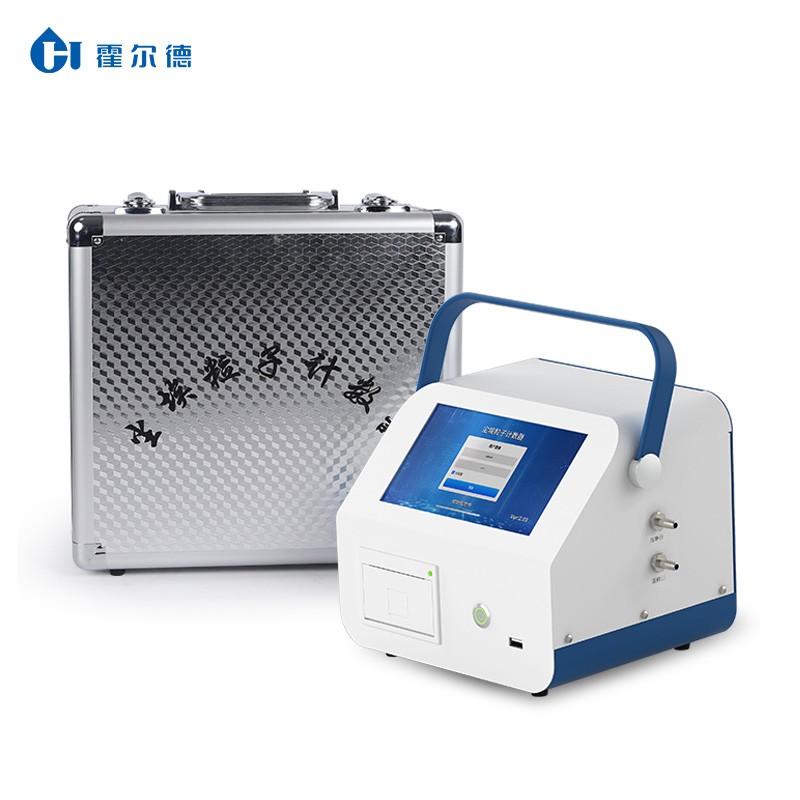

尘埃粒子计数器是洁净室（区）洁净度检测的核心设备，计数数据偏差直接影响洁净等级判定与环境管理决策。霍尔德电子 HD-CL10A 激光尘埃粒子计数器采用光散射原理，六通道同步检测，符合 GB/T6167-2007 与 JJF1190-2008 标准，正常使用下计数准确、重复性好。但长期运行中，气路污染、传感器老化、操作不当、环境变化等因素都可能导致计数数据偏差。

本文从气路系统、光学传感器、环境操作、数据设置四大维度，系统分析偏差原因与故障诊断方法，帮助用户快速定位问题、恢复设备准确检测。

一、计数数据偏差常见原因分类

1.1 气路系统问题

气路是粒子进入检测腔的通道，漏气、堵塞、流量不准都会导致计数偏差。采样流量偏低，实际采气量不足，计数结果偏低；气路漏气，外界粒子进入或内部粒子流失，数据失真；过滤器失效，自净不彻底，本底偏高。

霍尔德电子 HD-CL10A 激光尘埃粒子计数器采样量 2.83L/min，气路密封设计完善，但长期使用后密封圈老化、管路积尘仍可能引发问题。

1.2 光学传感器问题

光散射传感器是计数核心，激光源衰减、检测腔污染、杂散光增加都会影响信号识别。粒子信号弱或噪声高，小粒子漏检或误判，导致特定通道计数偏差。

某品牌设备传感器腔体设计简单，杂散光抑制差，长期使用后信噪比下降明显，计数稳定性差。

1.3 环境与操作因素

环境温湿度超出范围、采样点设置不当、采样口朝向错误、人员走动干扰等操作因素，都会造成数据波动。洁净室动态与静态状态差异大，不按标准采样会导致结果不可比。

1.4 数据设置与处理问题

采样时间、采样次数、UCL 计算参数设置错误，单位换算混淆，洁净度标准选择不当，都会导致最终判定偏差。这类问题并非设备故障，而是设置或操作失误。

二、气路系统故障诊断

2.1 采样流量不准

故障表现：各通道计数整体偏低或偏高，重复性差。

诊断方法：使用标准流量校准仪连接采样口，测量实际采样流量，与标称 2.83L/min 对比。偏差超过 ±5% 需调整。

常见原因：气泵老化转速下降、管路部分堵塞、密封圈老化漏气、流量传感器漂移。

处理方案：清洁管路与采样口，更换老化密封圈；气泵性能下降联系售后检修；定期用流量校准仪验证并调整。

2.2 气路漏气

故障表现：计数不稳定，低浓度环境下本底偏高，自净时间延长。

诊断方法：堵住采样口，观察计数是否迅速降为零；若仍有计数，说明内部漏气或传感器本底异常。检查各管路接头、密封圈有无松动、老化。

处理方案：重新紧固接头，更换老化密封圈；采样口不使用时盖好防尘胶帽。

2.3 过滤器失效

故障表现：自净时间超过 10 分钟，本底计数无法归零。

诊断方法：执行自洁净程序，观察六通道计数下降速度。10 分钟内无法降至本底，检查空气过滤器状态。

处理方案：更换外置或内置高效空气过滤器。过滤器是消耗品，定期更换可保证自净效果与检测准确性。

霍尔德电子 HD-CL10A 激光尘埃粒子计数器自净时间≤10min，过滤器状态正常时自净迅速。某品牌设备过滤器寿命短、更换成本高，自净不彻底导致本底干扰。

2.4 采样管路污染

故障表现：高浓度检测后低浓度检测数据偏高，交叉污染。

诊断方法：在洁净环境中连续采样，观察计数是否逐渐下降。下降缓慢说明管路内壁附着粒子脱落。

处理方案：延长自净时间，用洁净空气吹扫管路；严重污染时联系售后专业清洁。

三、光学传感器故障诊断

3.1 激光源衰减

故障表现：小粒子通道（0.3μm、0.5μm）计数明显偏低，大粒子通道相对正常。

诊断方法：使用标准粒子（如 0.5μm 标准粒子）检测，对比标称粒径通道计数分布。小粒子信号弱、漏检多，说明激光功率下降。

处理方案：联系售后检测激光功率，必要时更换进口半导体激光二极管（标称寿命大于 30000 小时）。

设备采用进口半导体激光二极管，寿命长、功率稳定，正常使用下衰减缓慢。

3.2 检测腔污染

故障表现：计数噪声大，本底偏高，重复性变差，粒径分布误差增大。

诊断方法：在零计数环境（高效过滤器出口）检测，本底计数不为零且波动大，说明检测腔有污染或杂散光。

处理方案：执行自净程序；严重污染联系售后专业清洁检测腔，禁止用户自行拆解光学部件。

霍尔德电子 HD-CL10A 激光尘埃粒子计数器核心光散射传感器优化腔体设计，明显消除杂散光，信噪比高，抗污染能力优于普通设计。

3.3 粒径通道偏移

故障表现：粒子粒径分布异常，某通道计数明显偏高或偏低。

诊断方法：用单分散标准粒子检测，验证各粒径通道分布误差是否在 ±30% 允许范围内。

处理方案：通道偏移需专业校准，联系厂家或计量机构调整。设备粒径分布误差 0.5μm、5μm≤±30%，符合标准要求。

四、环境与操作因素诊断

4.1 环境条件超限

故障表现：数据波动大，与历史数据差异明显。

诊断方法：检查环境温湿度，设备工作环境要求 15～35℃、10-85% RH。超出范围会影响传感器稳定性与粒子行为。

处理方案：控制检测环境温湿度在允许范围内；设备内置温湿度传感器、气压传感器，可实时监测环境条件并记录。

4.2 采样操作不规范

故障表现：同一点位多次检测差异大，或与预期洁净度不符。

常见问题：采样口朝向不对（应朝上或朝向气流方向）、采样高度不符合标准、采样时人员走动干扰、采样前未自净。

处理方案：严格按 ISO14644、GB/T6167 等标准设置采样点与采样高度；检测前完成自净；静态检测时室内人员不超过 2 人。

设备配套便捷伸缩式云台支架，高度 50cm～150cm 可调，等动力学采样器带微型云台，便于规范采样操作。

4.3 浓度过载

故障表现：高浓度环境下计数偏低或异常。

诊断方法：设备最大采样浓度 35000 颗 / 升（≥0.5μm），超过此范围会出现重合误差，计数偏低。

处理方案：高浓度环境先稀释或缩短采样时间，避免过载；设备支持采样周期 1 秒至 30000 秒任意设定，可灵活调整。

五、数据设置与处理问题

5.1 采样参数设置错误

故障表现：结果与预期不符，但设备本身正常。

检查项：采样时间是否正确（通常 60 秒）、启动延迟是否合理、采样次数是否满足 UCL 计算要求（总采样次数不少于 5 次）。

处理方案：进入系统设置，核对单次采样时间、启动延迟、采集间隔等参数。

5.2 单位与标准混淆

故障表现：洁净度等级判定错误。

检查项：计数单位是 m³ 还是 ft³，是否正确换算；洁净度计算标准选择是否正确（国标、ISO14644、FS209E）；静态 / 动态状态选择是否匹配。

处理方案：设备支持 m³ 和 ft³ 换算，内置多种洁净度标准自动判定，选择对应标准与状态即可。

5.3 UCL 计算参数错误

故障表现：95% 置信上限（UCL）计算结果异常。

检查项：采样点数（不少于 2 点）、单点测量次数是否按标准填入，这些参数直接参与 UCL 计算。

处理方案：按标准要求设置采样点与次数，设备自动计算 UCL 并判定洁净级别。

霍尔德电子 HD-CL10A 激光尘埃粒子计数器带审计追踪功能，数据可查询、可追溯、可控制，符合 FDA 21CFR PART11 规范，便于排查数据异常来源。

六、日常维护与定期校准

6.1 日常维护

每次使用前执行自净程序，确认本底正常；

采样口使用后盖好防尘胶帽，避免污染；

定期清洁外壳，用软毛巾擦拭，禁用酸碱溶液；

锂电池每隔半年充电一次，保持电池性能；

定期检查过滤器状态，失效及时更换。

6.2 定期校准

每年送计量机构按 JJF1190-2008 校准，确认流量、粒径分布、浓度示值误差、重复性等指标；

定期用标准粒子验证计数效率与粒径分布；

设备测量重复相对误差 < 10%，粒子浓度示值误差≤30%，校准不合格及时调试。

6.3 数据备份

定期通过 U 盘或 WIFI 导出历史数据备份；

设备可存储 1-10 万条数据，支持查询、导出、打印；

配置监管平台，检测结果无线上传，进行洁净度长短期分析。
