客户案例｜从开箱到出数据，霍尔德电子光学接触角测量仪交付实录

从开箱到出数据

光学接触角测量仪 HD-CA1

落地客户实验室

一、交付背景：精密仪器，客户最怕什么？

1.工艺缺少量化指标

涂层、箔材等表面处理效果好不好，靠目测和手感判断，工艺调整没有数据支撑。

2.测试需求多而杂

接触角、表面张力、表面能都要测，静态、动态多种方法，单一手段覆盖不全。

3.上手门槛高

精密光学仪器首次使用，基线设定、拟合方法选择没有专人指导，很难快速出数据。

4.数据要长期追溯

研发与质检数据需要统一存储、随时导出报告，手工记录难以管理。

仪器买回来只是第一步。精密光学仪器能否用起来、用得准，取决于安装是否到位、操作人员是否真正掌握。这次交付，我们把服务做到了客户的实验台上。

二、交付方案：HD-CA1光学接触角测量仪

光学接触角测量仪是测量液体对固体材料接触角的仪器，主要用于表征液体对固体材料表面的润湿性能：通过光学成像获取液滴图像，计算机软件通过数学模型拟合出液滴轮廓，得到接触角或表面张力，并进行表面能计算和润湿性分析。

针对客户「既要测得准、又要用得会」的诉求，本次交付不止于设备本身：安排工程师携带仪器上门，完成开箱验收、安装调试、软件部署与驻场操作培训，并用客户自己的样品现场完成实测验证。

符合执行标准（部分）

JJF 2099-2024　《光学接触角测量仪校准规范》

GB/T 30693-2014　《塑料薄膜与水接触角的测量》

GB/T 30447-2013　《纳米薄膜接触角测量方法》

GB/T 42694-2023　《纺织品　表面抗润湿性能的检测和评价　接触角和滚动角法》

ASTM D 724　《纸的表面可润湿性的标准试验方法（接触角法）》

三、开箱验收，安装到位

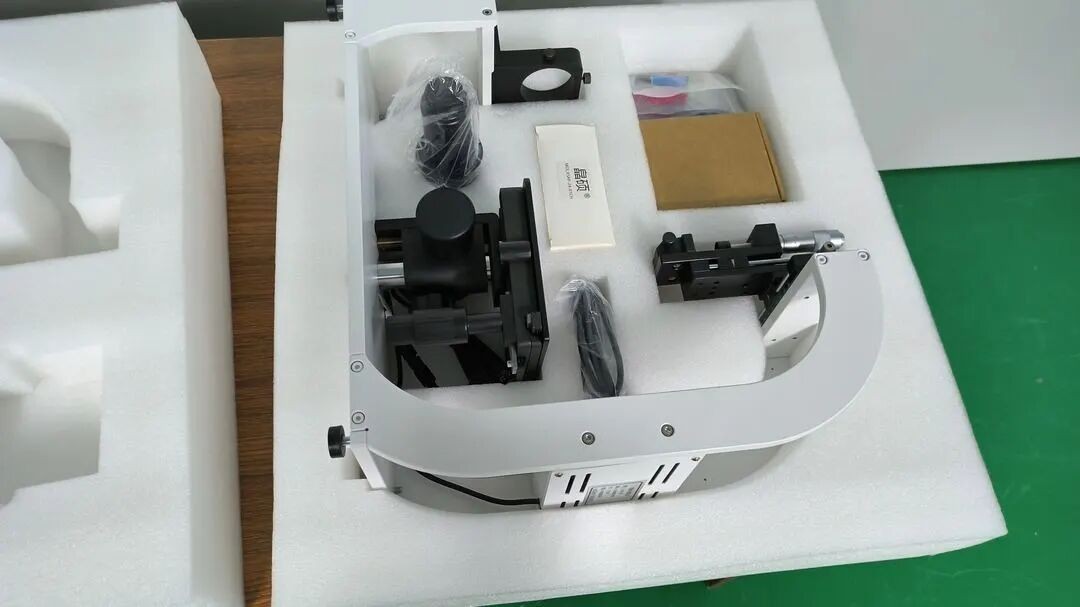

▍开箱清点　主机、镜头、注射器、样品台等部件出厂均采用独立缓冲包装固定，到场开箱逐件清点，无磕碰、无缺件。

四、工程师驻场培训

从软件界面、液面基线设定，到滴液手感、拟合方法选择与结果判读，工程师现场逐一演示讲解；客户团队轮流上机操作，遇到问题当场纠正，确保每位操作人员都能独立完成测试。

▍轮流上手　客户团队轮流上机操作，从滴液手感调整到结果判读，问题当场纠正、要点当场掌握。

▍团队研讨　客户团队围在屏幕前逐条核对拟合结果，工程师同步答疑，把操作要点过成集体记忆。

五、实测验证，当天出数据

培训结束后，直接进入实测环节：以客户带来的实际样品为对象，完成接触角测量与悬滴法表面张力测试。液滴轮廓自动拟合、双侧接触角同步输出，测量结果实时显示在软件界面并统一入库，客户当天即拿到第一批可信数据。

▍独立操作　培训结束后，客户操作人员独立完成样品全流程测试——这一刻，交付才算真正完成。

六、仪器核心能力

1.三重测试机制，自由切换

手动测量：用户自定义液面基线，更准确；自动测量：AI 算法自动识别液面基线，更便捷；动态测量：连拍捕捉，实现液滴变化的动态记录，更智能。

2.多样测试，完整拟合

坐滴法、悬滴法、增液法、缩液法、批量拟合法多种测试方法；圆法/三点法、椭圆法、宽高法、杨-拉普拉斯法、五点法多种拟合算法，满足各种液滴形态的精确拟合。

3.一键式全自动拟合软件

内置多模式测量方法，支持接触角、润湿性能、表界面张力、表面能、前进角、多点自动智能接触角测量，提供全面的界面特性评价；历史数据统一存储，随时分析、支持导出。

4.计量认证，国家认可

整机通过青岛市计量技术研究院校准并出具校准证书，测量性能经第三方计量机构验证，数据可靠性有据可依。

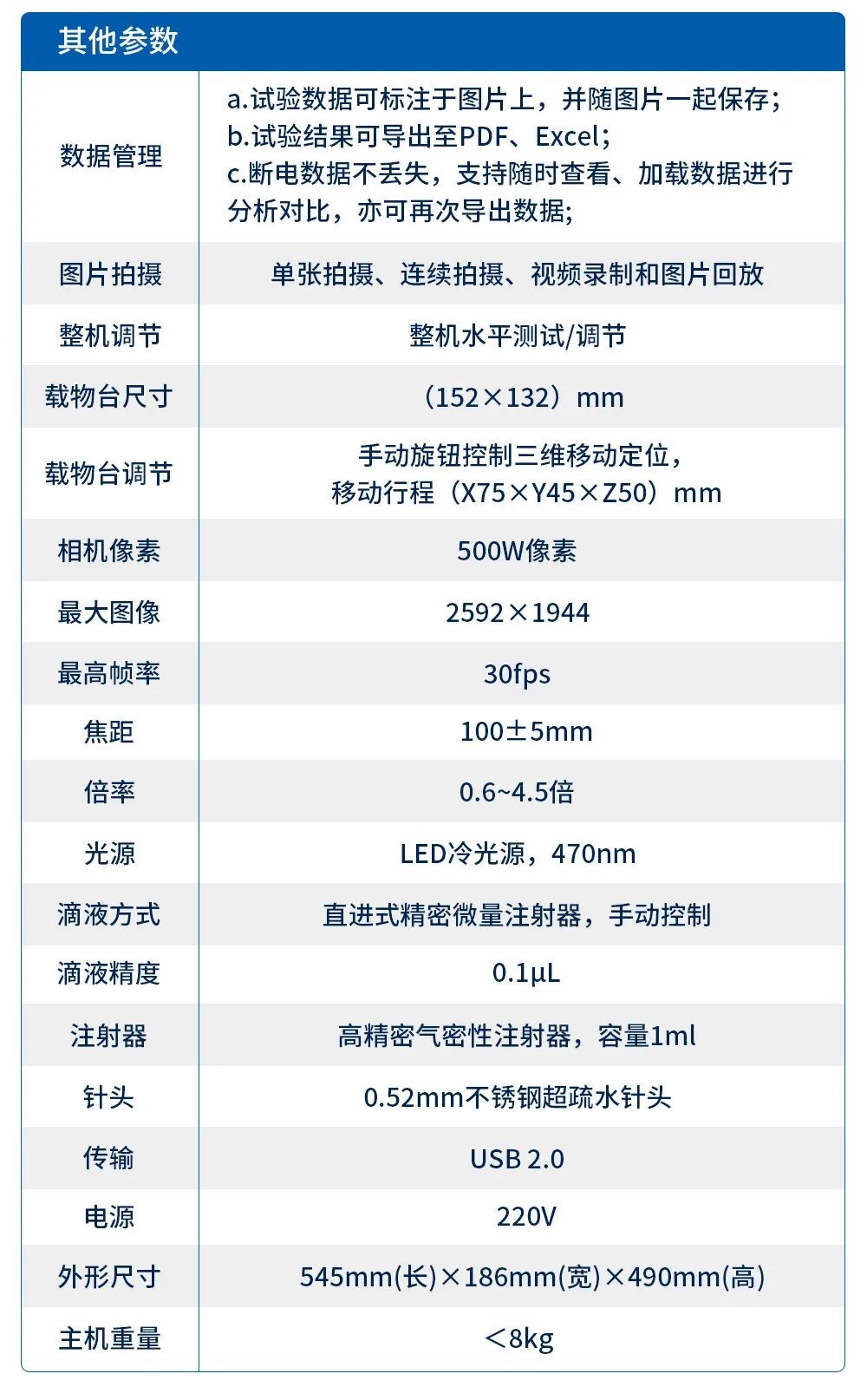

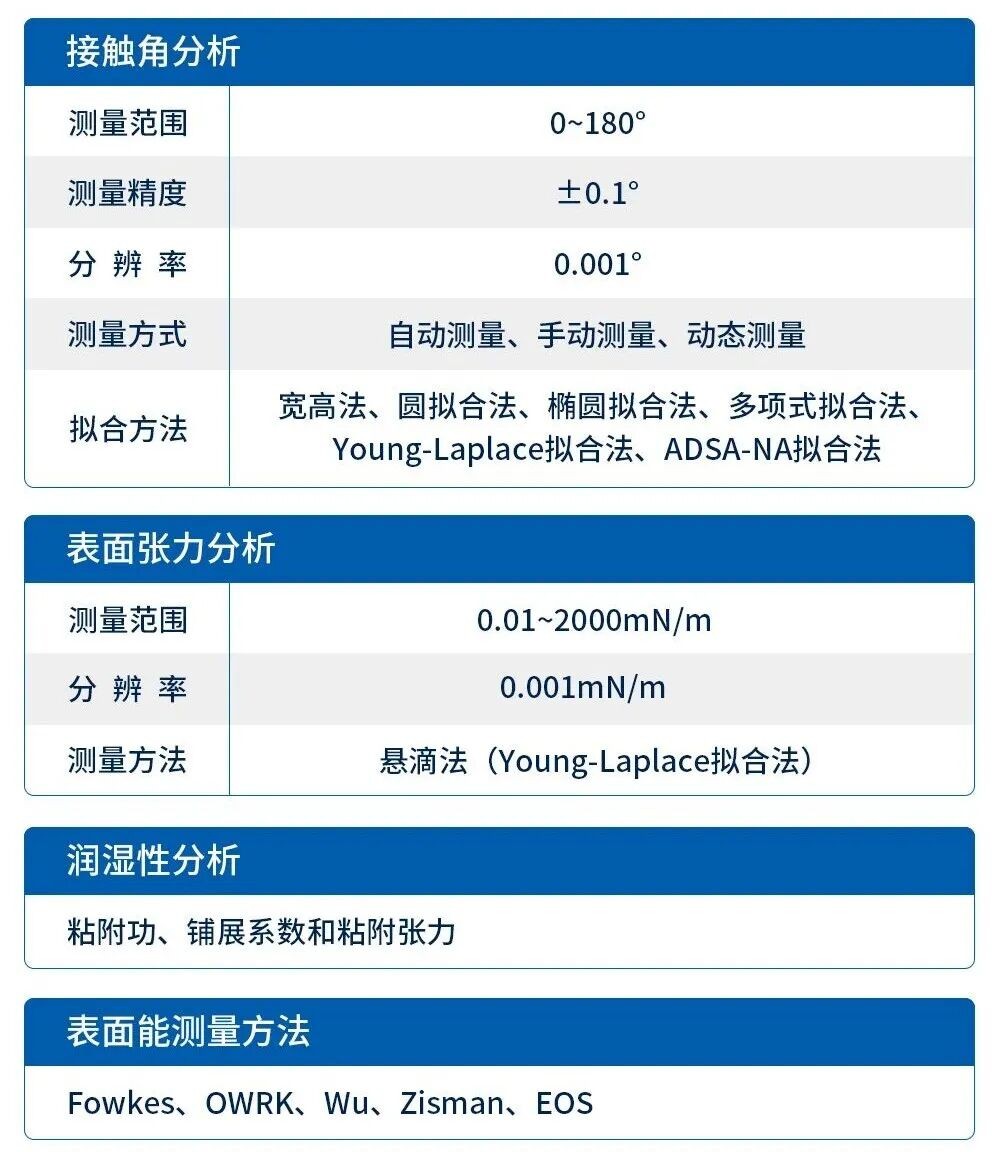

七、技术参数

* 以上参数以实际配置为准，样品台、标准片等均可按需求定制或选配。

八、应用场景

除本次涉及的涂层与箔材表面处理场景外，HD-CA1光学接触角测量仪还可广泛应用于材料研究、工业涂层、手机制造、生物医药、电子电路、纺织纤维、石油开采、航空航天等领域的界面表征。

九、同系列机型

围绕表面润湿检测场景，霍尔德电子提供手动滴液与全自动动态两款机型，覆盖从常规质检到批量检测的不同需求。

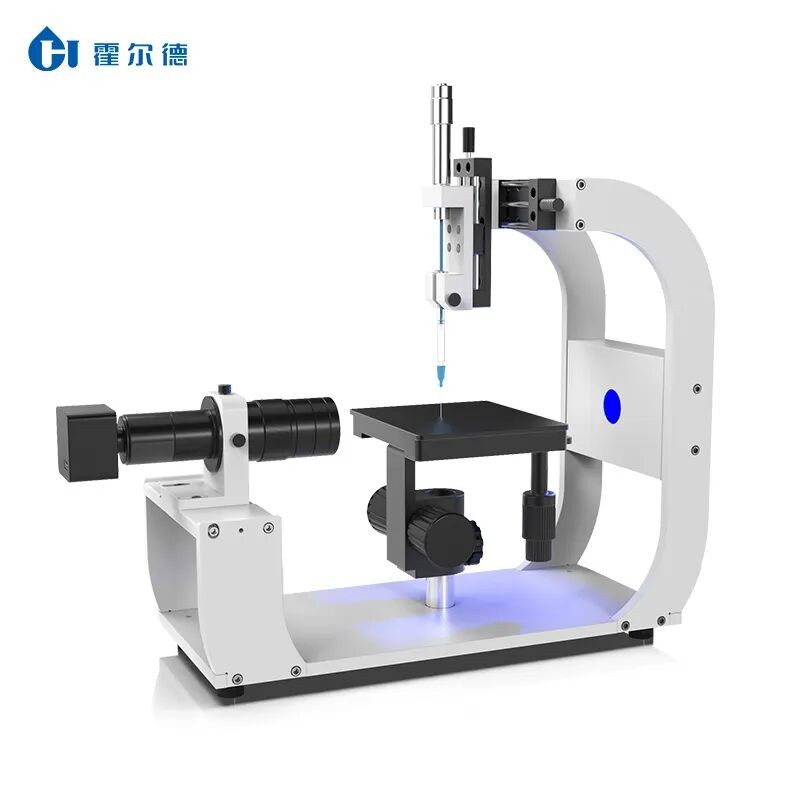

HD-CA1 型光学接触角测量仪

手动滴液，轻量易用，适合常规静态接触角与润湿性评价

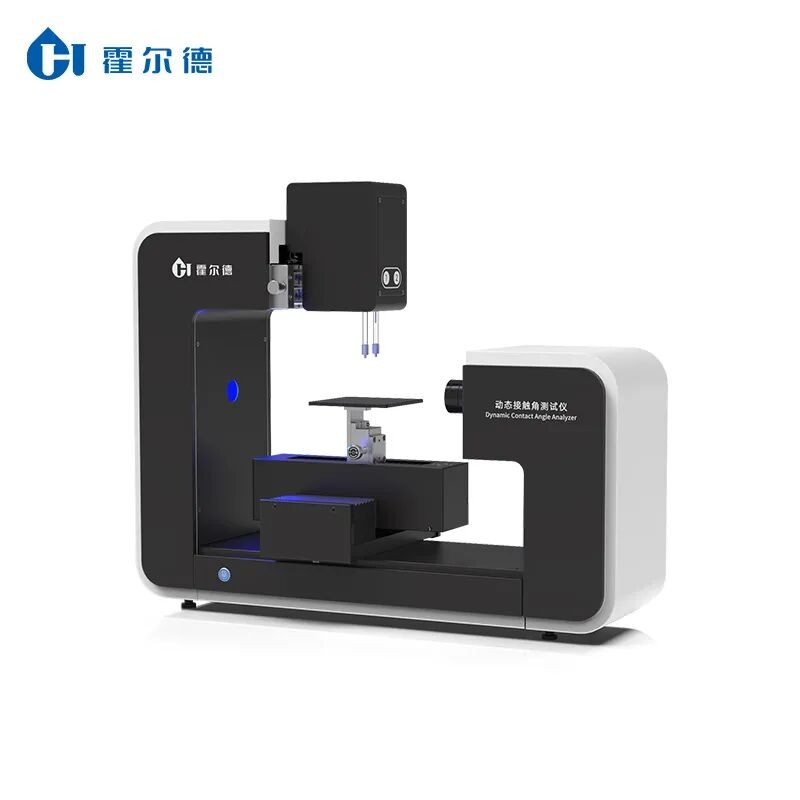

HD-CA7 型动态接触角测试仪

双泵自动滴液，三维自动载物台，适合批量检测与动态测量

两款均支持表面能分析，校准标准片与定制样品台可选配。
