洁净室在线监测选型：霍尔德电子在线尘埃粒子计数器通道配置与系统对接规范

洁净环境连续在线监测是医药、电子制造、食品精加工、生物工程等行业质量管控的核心环节，尘埃粒子计数器作为洁净度检测的核心设备，其粒径通道配置、数据对接能力直接决定整套监测系统的合规性与实用性。霍尔德电子 HD-CLZ1 在线尘埃粒子计数器采用激光光散射检测原理，支持六粒径通道同步计数，内置多套洁净度判定标准，具备有线、无线多种组网接口，可灵活接入企业环境监控平台。本文从选型维度、通道配置、系统对接、部署运维四个方面，系统梳理在线尘埃粒子计数器的选型要点与对接规范。

一、洁净室在线监测核心选型维度

1.1 粒径通道覆盖能力

不同洁净等级的管控粒径存在明确差异：高等级洁净室重点管控 0.3μm、0.5μm 小微粒，普通洁净车间侧重 0.5μm、5μm 粒子，沉降菌关联评估常参考 10μm 大颗粒。选型时通道数量与粒径分段需覆盖对应洁净标准的全部管控粒径，避免出现监测盲区。

仅支持单通道或双通道的设备无法满足完整洁净度等级判定，仅能用于粗略趋势监测，不适用于合规性验收场景。

1.2 采样性能与浓度上限

采样流量决定单位时间内的采样代表性，2.83L/min（0.1cfm）是在线监测的主流规格。最大采样浓度决定设备可适应的污染区间，浓度过高会造成传感器重合误差，导致计数失真。

自净时间是重要运维指标，自净速度快的设备可缩短高污染环境下的恢复时间，提升在线监测的连续性。

1.3 洁净度标准符合性

在线监测数据需满足验收与审计要求，设备需支持国标、ISO 14644、FS 209E、GMP 等常用洁净度标准，具备 95% 置信上限（UCL）自动计算能力。

标准内置不全的设备，需人工二次计算，不仅效率低，还容易引入人为误差，不符合自动化在线监测的设计目标。

1.4 系统对接与拓展性

在线监测设备需接入厂区监控平台，选型时需关注硬件接口类型、数据传输协议、第三方平台适配能力。接口单一、协议封闭的设备组网成本高，后期拓展困难。

二、HD-CLZ1 通道配置与检测能力

2.1 六粒径通道配置

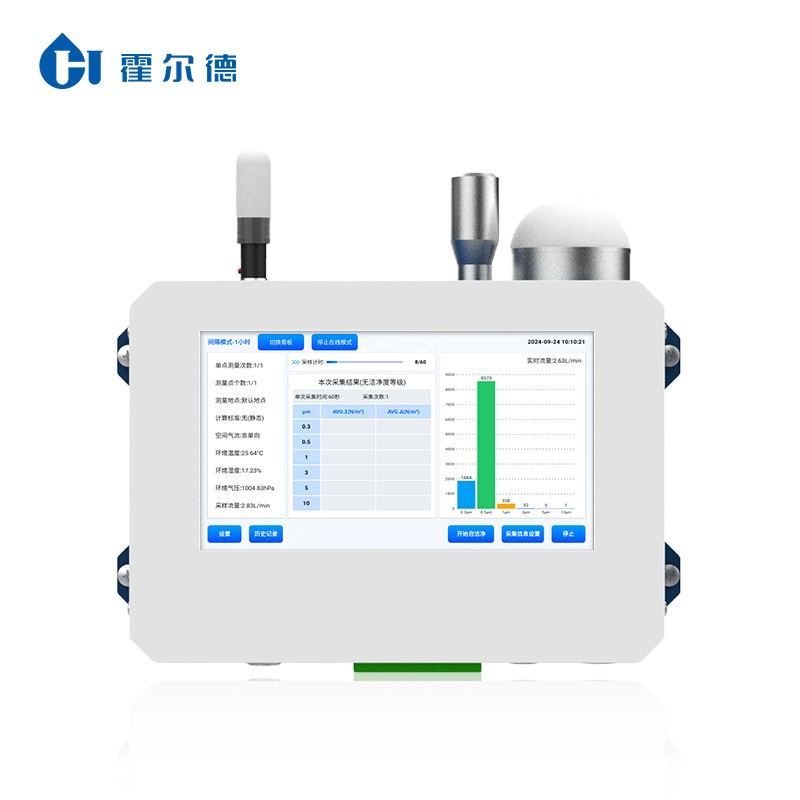

霍尔德电子 HD-CLZ1 在线尘埃粒子计数器配置六个标准粒径通道，分别为 0.3μm、0.5μm、1.0μm、3.0μm、5.0μm、10.0μm，一次采样可同时输出六个粒径的粒子浓度数据。

其中 0.3μm 通道覆盖 ISO 5 级及以上高等级洁净室检测需求；0.5μm 为各等级洁净室通用判定粒径；5.0μm、10.0μm 通道用于大颗粒管控与洁净室人员、物料活动的污染趋势评估。全通道配置可满足从百级到十万级全范围洁净室的监测要求。

2.2 核心采样性能参数

设备采样流量为 2.83L/min，标配自动恒流控制，保证长时间在线监测流量稳定。最大采样浓度可达 35000 颗 / 升（粒径≥0.5μm），适应洁净室日常监测与故障状态下的高浓度场景。

测量重复性相对误差＜10%，0.5μm 粒径挡粒子浓度示值误差≤±30%，粒径分布误差≤±30%，性能指标符合 JJF 1190-2008 与 GB/T 6167-2007 相关要求。自净时间≤10 分钟，高污染介入后可快速恢复低本底状态。

2.3 多标准洁净度自动判定

霍尔德电子 HD-CLZ1 在线尘埃粒子计数器内置国标、ISO、209E、GMP 四套洁净度判定标准，支持静态、动态两种气流模式，可根据点位数量与采样次数自动计算 95% 置信上限，输出合规判定结果。

计数结果支持立方米（m³）、立方英尺（ft³）单位一键切换，适配不同行业的使用习惯。某品牌同类型设备仅内置 1-2 套标准，UCL 需人工核算，在线监测自动化程度偏低。

2.4 辅助环境参数监测

设备内置环境温度、环境湿度、大气压力传感器，可同步输出环境参数，辅助分析洁净度波动原因。对温湿度监测精度要求高的场景，可外接外置温湿度传感器，规避设备自身发热带来的测量偏差。

三、系统对接规范与组网方案

3.1 硬件接口配置规范

霍尔德电子 HD-CLZ1 在线尘埃粒子计数器标配 USB、WIFI、LAN 以太网接口，可选配 RS485 总线接口，适配不同工业场景的组网需求。

WIFI 接口适合布线困难的既有洁净车间无线组网；LAN 以太网接口适用于新建厂区工业有线网络，传输稳定抗干扰；RS485 接口可兼容老旧厂区既有监控总线；USB 接口支持本地 U 盘数据导出与现场调试。多接口配置降低了系统对接的改造成本。

3.2 数据传输与格式要求

设备支持定时自动上传与事件触发上传，上传数据包含各粒径通道计数值、采样流量、环境温湿度、大气压力、采样时间、点位标识等完整字段。

本地导出数据为通用表格格式，可直接用于质量记录归档。平台对接采用标准网络协议，数据字段定义清晰，无需复杂二次解析即可接入企业 SCADA、EMS 环境监控系统。

3.3 平台对接与报警联动

设备配套监管平台客户端，接入网络后可将数据上传至云端，实现多点位集中监控、洁净度趋势分析、历史数据追溯、超标报表生成。支持第三方系统定制对接，可提供通讯协议文档配合系统集成。

报警功能支持单通道独立设置报警阈值，超标后触发设备声光报警，同时可向监控平台推送报警信息，支持联动排风、门禁等外围设备。某品牌设备接口协议封闭，仅能接入自有平台，企业级系统集成难度大、成本高。

3.4 多设备组网部署

单台设备对应一个监测点位，多台设备可通过局域网统一接入监控平台，实现整间洁净室、整个厂区的分布式在线监测。设备支持开机自启功能，上电后自动按照上次配置启动采样任务，无人值守场景下运行稳定。

四、安装部署与运维规范

4.1 采样点布置要求

采样点布置需符合洁净室检测相关标准，单洁净室采样点数不少于 2 点，总采样次数不少于 5 次。采样口高度距地面 0.8-1.5m，避开送风口、回风口、设备产尘点与气流死角。

等动力学采样头需垂直向上安装，采样管路尽量缩短，减少管路沉积造成的粒子损失。

4.2 校准与量值溯源

设备出厂前已完成校准，投入使用后需按照 JJF 1190-2008 规范开展周期校准，建议每年校准一次。核心光源采用进口半导体激光二极管，使用寿命大于 30000 小时，长期运行稳定性好。

日常可通过自清洁功能验证气路洁净度，自净后本底计数持续偏高时，检查高效过滤器与气路密封性。

4.3 日常运维要点

定期清洁采样口与设备外壳，使用软布擦拭，禁止使用酸碱腐蚀性清洁剂。定期检查采样管路与过滤器状态，过滤器失效会导致传感器污染加速。

设备存储需盖好采样口防尘胶帽，置于 0-45℃、相对湿度 0-90% RH 的干燥环境。
