检测原理解析：霍尔德电子激光尘埃粒子计数器周期校准技术手册

激光尘埃粒子计数器是洁净室洁净度检测的核心设备，其检测原理与校准状态直接决定计数数据的准确性与可靠性。霍尔德电子 HD-CL10A 激光尘埃粒子计数器采用光散射检测原理，六通道同步计数，符合 GB/T6167-2007 与 JJF1190-2008 标准要求。本文从检测原理、校准必要性、校准项目、操作流程、周期管理五大维度，系统解析设备技术特性与周期校准规范，帮助用户保持设备长期稳定运行。

一、光散射检测原理深度解析

1.1 光散射计数原理

霍尔德电子 HD-CL10A 激光尘埃粒子计数器基于米氏光散射理论设计。进口半导体激光二极管发出单色激光，在检测腔内形成稳定光照射区。含粒子的采样气流以 2.83L/min 恒定流量通过照射区时，每个粒子产生散射光。散射光强度与粒子粒径相关，经光电探测器转换为电脉冲信号，脉冲幅度对应粒径大小，脉冲数量对应粒子个数。

设备通过脉冲幅度甄别，将粒子分为 0.3、0.5、1.0、3.0、5.0、10.0 微米六个粒径通道，一次采样同时获得六通道计数数据。

1.2 信号处理与粒径分辨

散射光信号经放大、甄别、计数电路处理，转换为各通道粒子数。核心光散射传感器优化腔体设计，明显消除杂散光，提高信噪比，使小粒子信号识别更准确。

粒径分布误差是关键指标，设备 0.5 微米与 5 微米通道粒径分布误差不超过正负百分之三十，符合标准要求。某品牌设备腔体杂散光抑制差，小粒子通道误判率高，计数稳定性不足。

1.3 流量控制与采样系统

采样流量直接决定计数结果的体积换算准确性。设备采用精密气泵与流量控制，保证 2.83L/min 恒定采样。采样量可换算为立方米与立方英尺两种单位，适配不同洁净度标准计算需求。

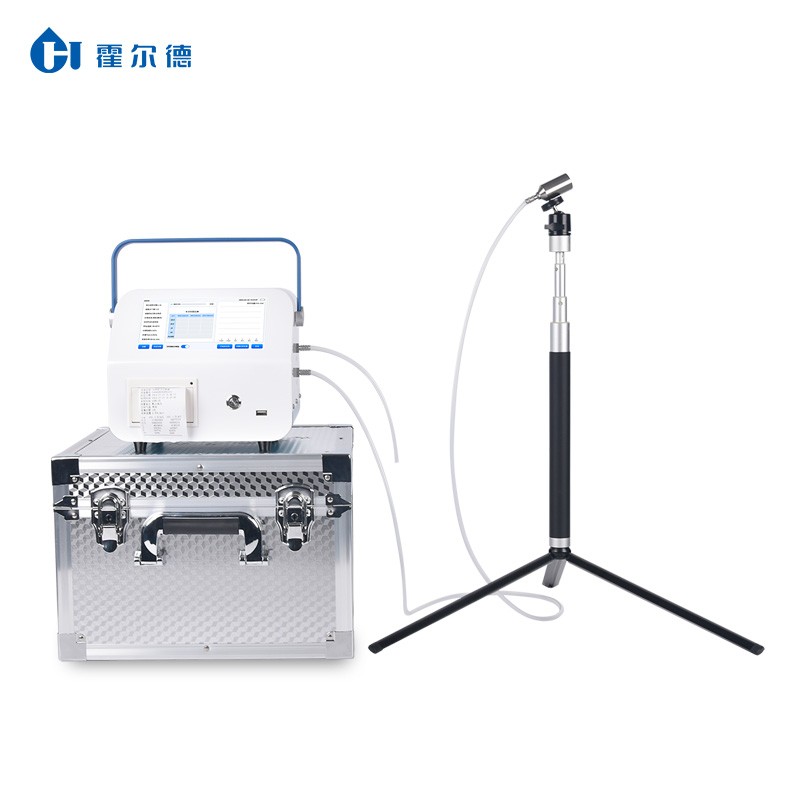

采样系统包含等动力学采样器、伸缩支架、管路与过滤器，保证采样代表性与气路洁净。

二、周期校准的必要性

2.1 性能漂移因素

设备长期使用中，激光二极管功率缓慢衰减，光电探测器灵敏度变化，气泵转速下降导致流量偏移，检测腔体积尘影响散射效率，密封圈老化造成漏气。这些因素都会逐步导致计数偏差，且用户难以仅凭外观判断。

定期校准可及时发现并修正这些漂移，保证设备始终处于合格状态。

2.2 标准与法规要求

GB/T6167-2007 规定了尘埃粒子计数器性能试验方法，JJF1190-2008 规定了校准规范。洁净室检测、GMP 认证、ISO14644 合规等场景，均要求设备具备有效校准证书。

未校准或超期校准的设备，其数据不具备法律效力，可能导致洁净度判定无效。

2.3 数据质量保障

洁净室环境管理依赖长期趋势分析，设备计数稳定是数据可比的前提。周期校准确保不同时间、不同批次检测数据在同一计量基准下，便于趋势对比与异常识别。

设备带审计追踪功能，数据可查询可追溯，配合校准记录形成完整的质量保证链条。

三、校准项目与技术要求

3.1 计量性能校准

第一，采样流量校准。使用标准流量校准仪测量实际流量，偏差应控制在标称值的正负百分之五以内。

第二，粒子浓度示值误差校准。使用标准粒子发生装置产生已知浓度气溶胶，对比设备计数与标准值，0.5 微米通道示值误差不超过正负百分之三十。

第三，粒径分布校准。使用单分散标准粒子，验证各粒径通道分布误差符合要求。

第四，重复性校准。同一样品多次测量，测量重复相对误差应小于百分之十。

第五，最大采样浓度验证。确认设备在 35000 颗每升浓度下不出现明显重合误差。

3.2 功能与状态检查

检查六通道计数功能是否正常，自净时间是否不超过十分钟，温湿度与气压传感器读数是否准确，报警功能是否正常，打印与数据导出是否完好，电池续航是否达标。

霍尔德电子 HD-CL10A 激光尘埃粒子计数器自净时间不超过十分钟，本底计数控制良好。某品牌设备自净时间长，本底偏高，影响低浓度环境检测准确性。

3.3 校准环境要求

校准环境温度十五至三十五摄氏度，相对湿度百分之十至百分之八十五，无冷凝。校准前设备需在环境中充分平衡，开机预热稳定后再进行。

校准用标准物质与仪器均需在有效期内，确保校准结果可追溯。

四、周期校准操作流程

4.1 校准前准备

检查设备外观完好，配件齐全，电池电量充足或接外接电源。清洁设备外壳与采样口，执行自净程序，确认本底计数正常。

准备标准流量校准仪、标准粒子发生器、单分散标准粒子、温湿度标准器等校准用设备，确认均在有效期内。

4.2 流量校准

将标准流量校准仪串联至采样口，设备启动采样，待流量稳定后读取标准值，与标称 2.83L/min 对比。偏差超限时调整设备内部流量参数或检修气泵。

多点位重复测量，取平均值作为校准结果。

4.3 计数与粒径校准

在标准气溶胶发生系统中，分别发生不同浓度与粒径的标准粒子。设备按标准采样时间采样，记录六通道计数结果。

对比设备示值与标准值，计算示值误差与粒径分布误差。超差项目需调整甄别阈值或检修光学系统。

重复性校准采用同一浓度连续测量多次，计算相对标准偏差。

4.4 功能检查与数据处理

逐项检查自净、报警、打印、数据导出、温湿度显示等功能。全部校准数据记录归档，出具校准证书，标明校准日期、有效期、校准机构与不确定度。

校准不合格项目标注并调试，调试后重新校准，合格后方可投入使用。

五、校准周期管理与日常维护

5.1 校准周期确定

常规使用条件下，建议每年校准一次。使用频繁、环境恶劣或关键检测场景，可缩短至半年一次。设备维修、更换激光源或气泵后，应立即校准。

当发现计数数据异常、重复性变差、自净时间延长时，应提前校准而非等到周期结束。

5.2 日常自净与检查

每次使用前执行自净程序，确认本底正常。定期检查采样口、管路与过滤器，污染及时清洁或更换。采样口不用时盖好防尘胶帽，设备装入储存箱。

外壳脏污用软毛巾擦拭，禁止使用酸碱溶液。锂电池每隔半年充电一次，保持电池性能。

5.3 期间核查

两次正式校准之间，可使用标准粒子或比对设备进行期间核查，确认设备状态稳定。核查结果记录存档，发现异常及时送校。

设备支持 U 盘与 WIFI 数据导出，便于定期备份检测数据与校准记录。

5.4 校准记录管理

建立设备台账，记录每次校准日期、校准机构、证书编号、有效期、不合格项与处理情况。校准证书随设备保存，使用时可随时出示。

超期未校准设备应停止使用，避免无效数据影响洁净度判定。
